HOBRA-Skolnik s.r.o. uit Broumov, Tjechië is producent van filtersheets sinds 1950 en sinds vorige jaar onze exclusieve partner voor plaatfilters.

Lees meer over hun expertise en hoogwaardige filtersystemen via DEEL 1 : HOBRA - Lenticulaire modules en plaatfilters.

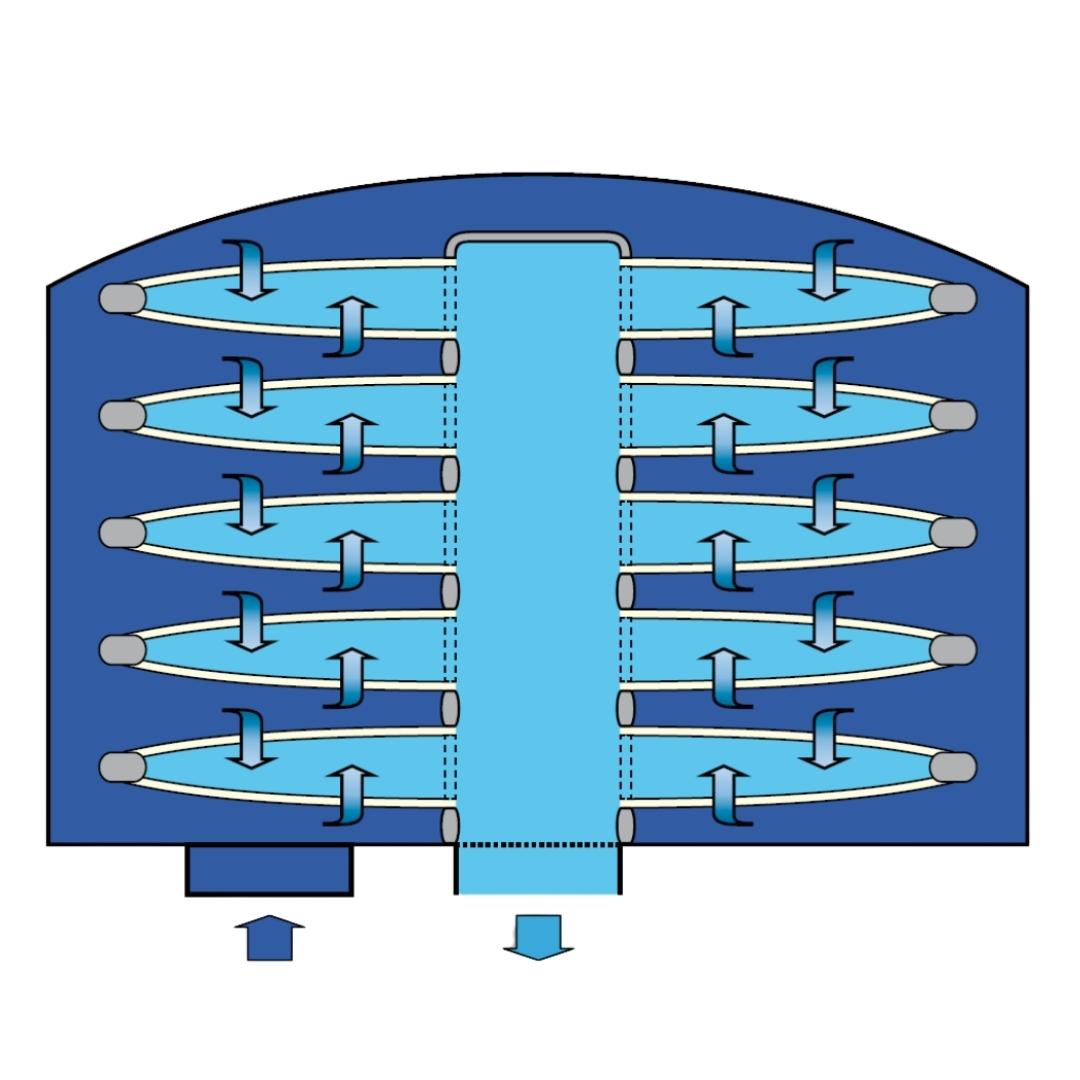

ORBIFILT-filtermodules zijn een alternatief voor de standaard dieptefiltratie met behulp van filterplaten. In dit geval worden identieke filterplaten opgenomen in de vorm van een lenticulaire module, waardoor één compact geheel ontstaat. De platen worden in een drainage lichaam aan beide zijden lenticulair bevestigd. De verbinding is voorzien van afdichtingsringen die voorkomen dat de gefilterde vloeistof niet kan worden verontreinigd door ongefilterde vloeistoffen. De volledige module kan worden gebruikt in een gesloten filterbehuizing.

Het filtermedium is dus een standaard dieptefilterplaat. De platen zijn gemaakt van niet-giftige grondstoffen, voornamelijk van verschillende soorten cellulose, hoogwaardige diatomeeënaarde, parellieten en hars. De filtervellen zijn in wezen 3D-dieptefilters, die gekenmerkt zijn door de aanwezigheid van absorberende stoffen, d.w.z. verbindingen met een groot binnenoppervlak. Ze kunnen worden voorgesteld als een net van kamers en kanalen van verschillende lengte binnen het materiaal, waarin de verontreinigende deeltjes worden opgevangen. In tegenstelling tot zeeffiltratie (dunne laag), vergroot de aanwezigheid van absorberende materialen bij dieptefiltratie het totale filtratiegebied aanzienlijk. De aangetrokken verontreinigingen worden niet alleen gevangen in de kanalen, maar ook door middel van adsorptiekrachten. Wanneer de combinatie van de mechanische - en adsorptiewerking wordt benut, kan het verschil tussen de grootte van de deeltjes en de grootte van de poriën van het filterblad groter zijn.

De deeltjes kunnen achtereenvolgens op de wanden van de holten worden gevangen. De hoeveelheid gefiltreerde oplossing bij dieptefiltratie is verscheidene keren groter dan bij zeeffiltratie omdat het filteroppervlak groter is.

ORBIFILT filtermodules zijn beschikbaar in twee gestandaardiseerde basisafmetingen:

ORBIFILT 12 - Diameter 12" (30 cm)

Het filteroppervlak van één lens van de module is 0,115 m². De standaardmodule omvat 16 lenzen in totaal. Dus het filteroppervlak van de gehele 12" standaardmodule is 1,8 m².

ORBIFILT 16 - Diameter 16" (40 cm)

De filteroppervlakte van één lens van de module is 0,228 m². De standaardmodule omvat 16 lenzen in totaal. De filteroppervlakte van de gehele 16" standaardmodule is 3,6 m².

De onderstaande tabel bevat enkel de types die overeenkomen met het gebruik van de HOBRAFILT "N" serie filterplaten:

Hieronder vindt u de parameters volgens dewelke een lenticulaire platenfilter kan besteld worden:

• Type: S1500 tot ST10 (zie bovenstaande tabel)
• Afmetingen: 12" (30 cm) of 16" (40 cm)
• Adapter: Plat (DOE) of bajonet (DOR)
• Aantal lenzen: 16 (standaard), ander aantal op eenvoudig verzoek
• Afdichting: Silicone (standaard), andere type op eenvoudig verzoek

Meer informatie over de type behuizingen zijn vrij beschikbaar. Contacteer ons voor een vrijblijvend advies of studie op maat.
